具體操作步驟如下

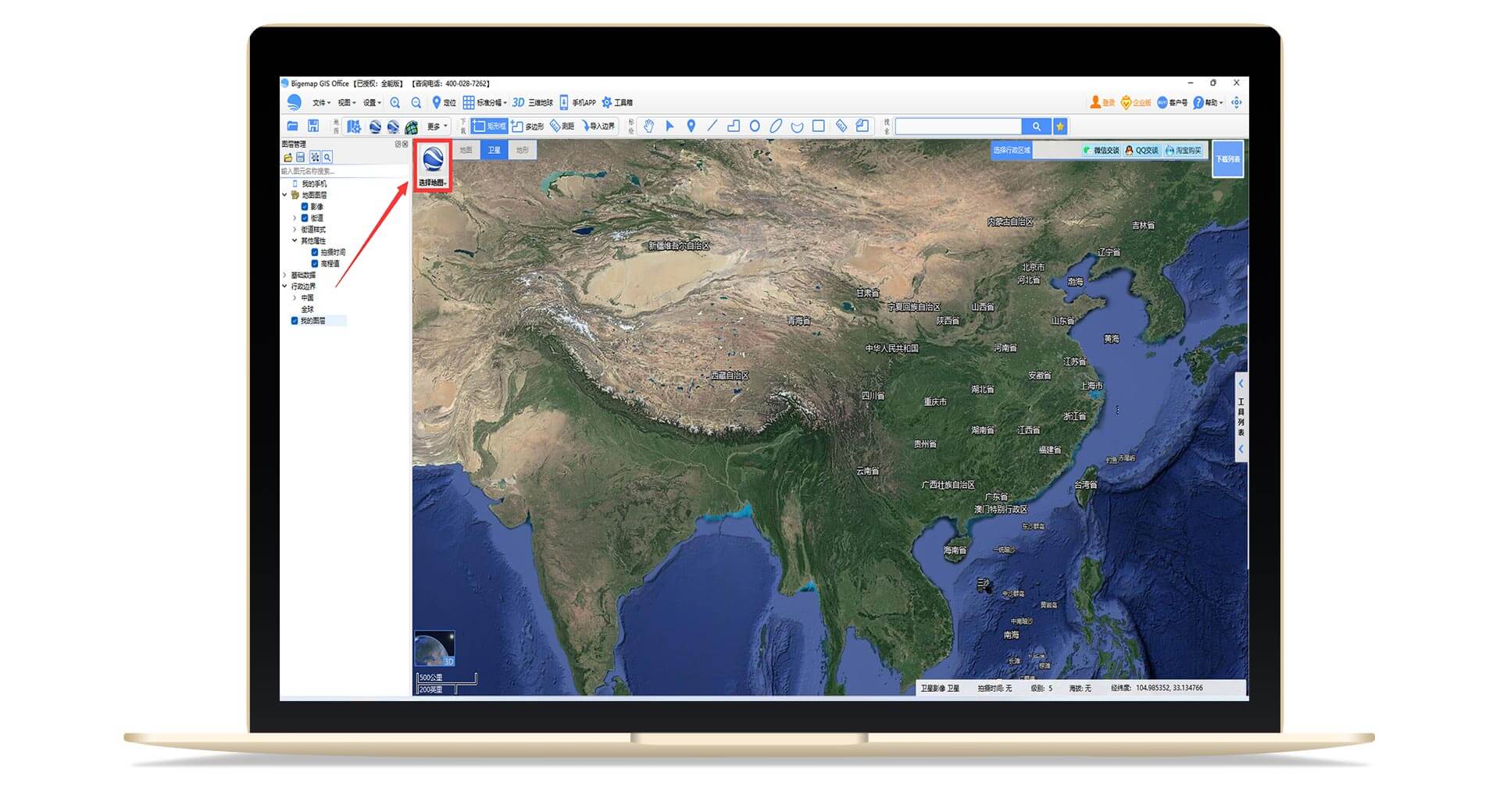

Step1：選擇地圖源
點擊左上角區域，選擇地圖源，如圖中箭頭所示，地圖將自動切換所選地圖源。

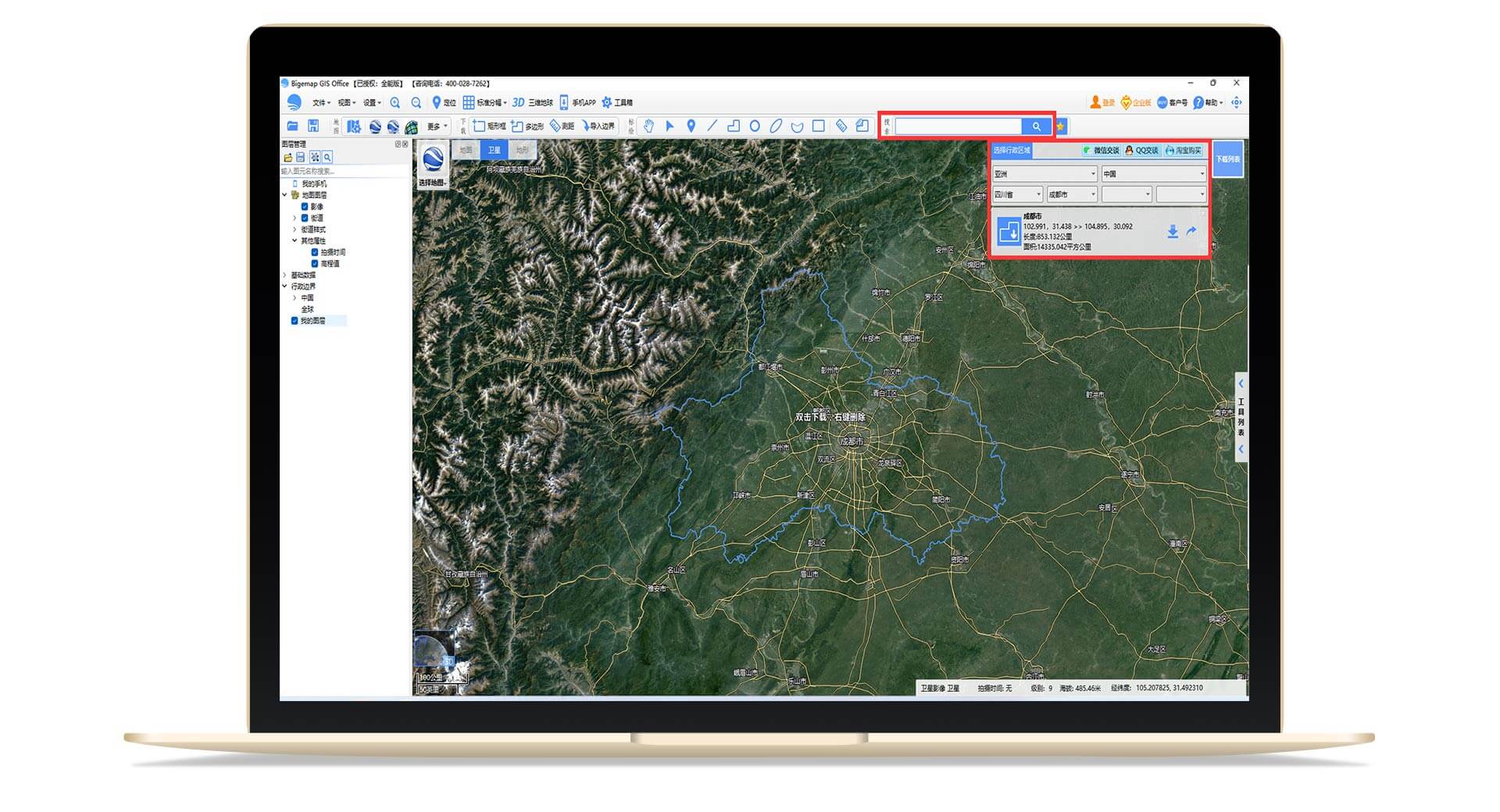

Step2：選擇分析區域的影像
根據您的需求，使用“地名搜索”功能或“選擇行政區域”功能，定位到目的地。 再使用界面頂部工具欄的“矩形框/多邊形”選擇工具或者使用“選擇行政區域”確定下載邊界。

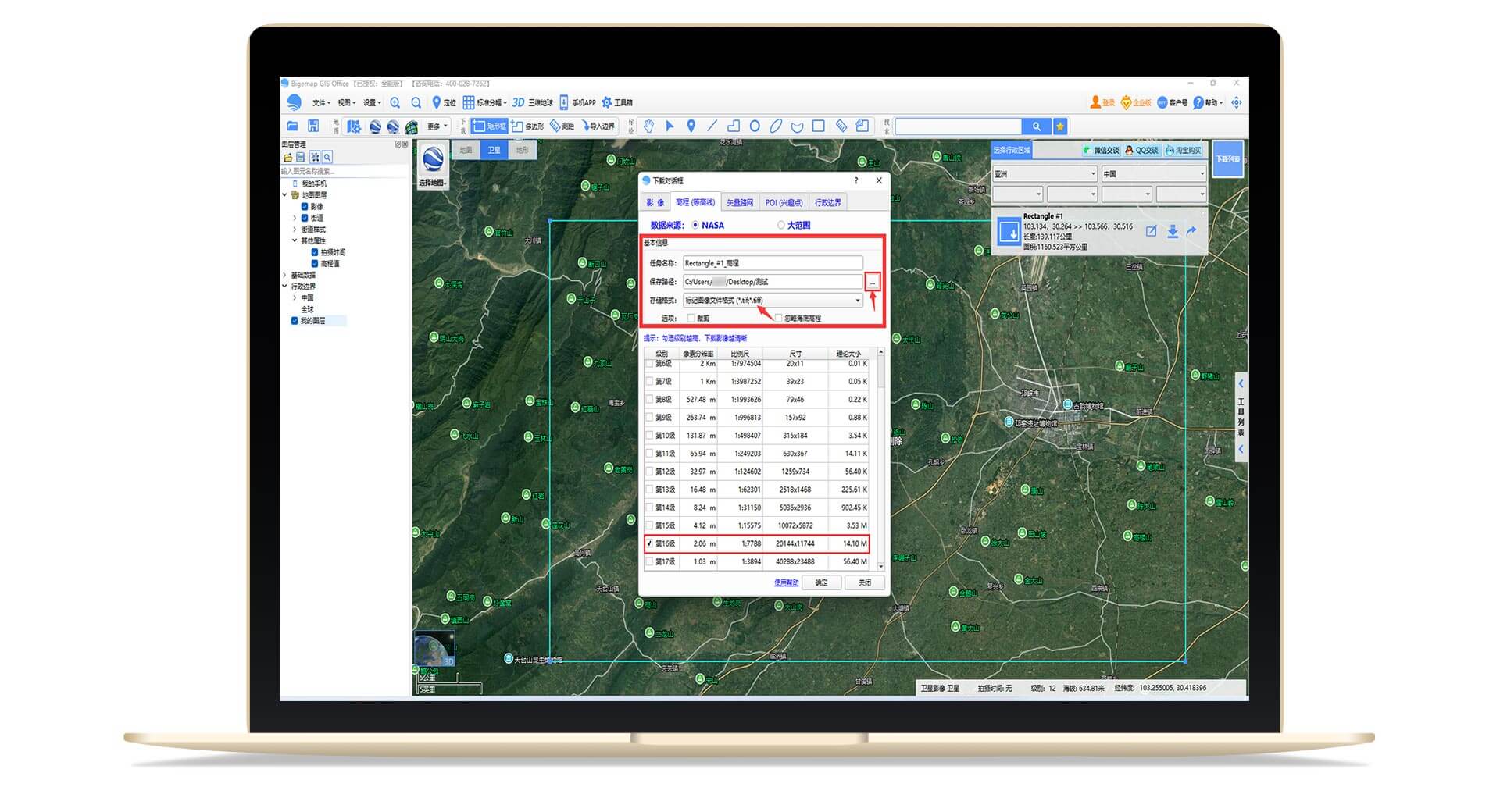

Step3：選擇保存路徑及下載級別
您可以自定義文件保存路徑，下一次打開軟件，保存路徑不變。建議下載16級別(最好)的高程等高線數據。 如果16級別不能勾選，請按照Step2重新選擇小一點的范圍。一般電腦很難處理超過20M的高程數據生成的等高線， 所以請注意對應級別的理論大小值。高程為矢量數據，下載后的數據為tif格式，實際為DEM高程數據。

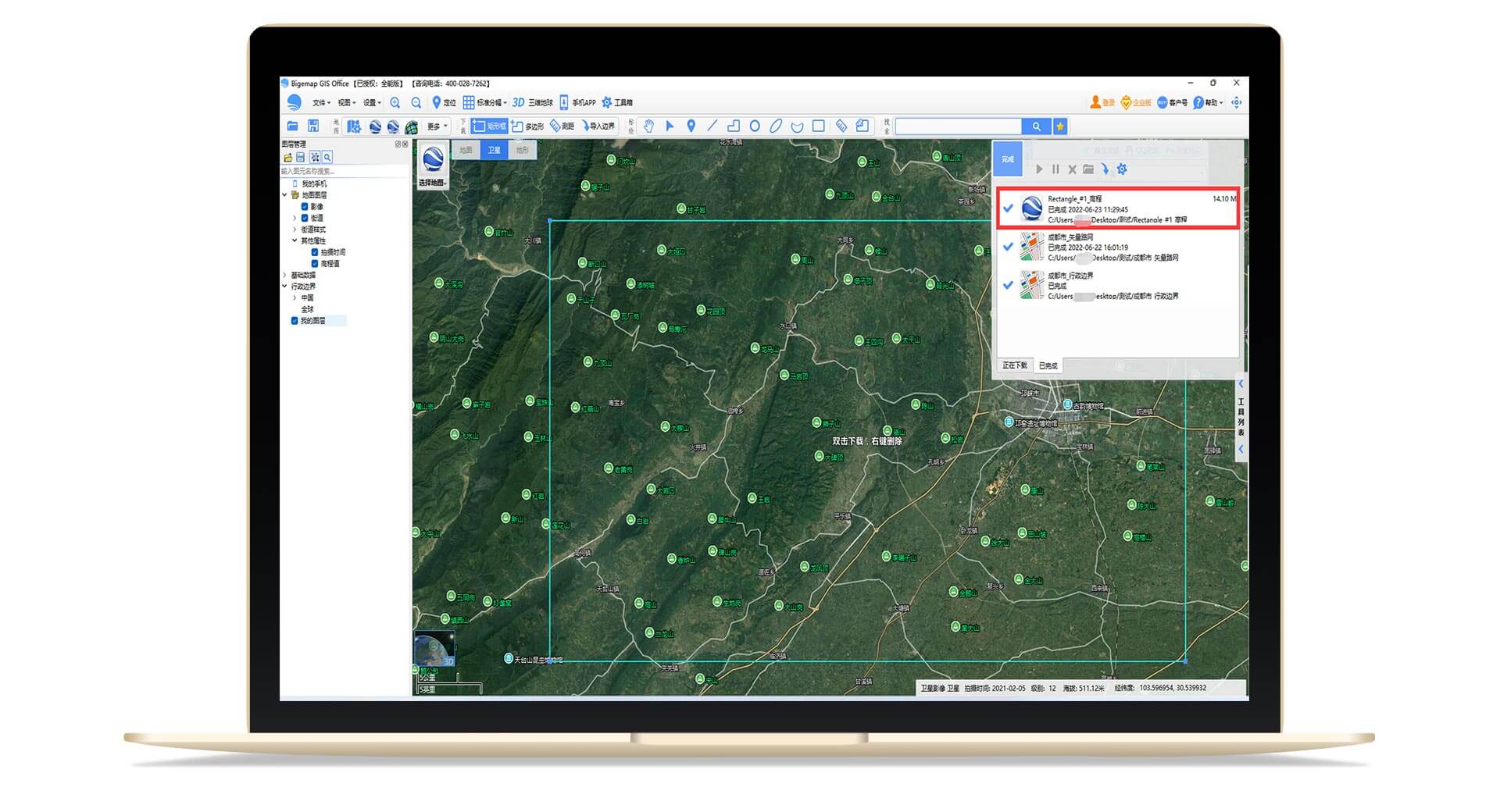

Step4：找到下載的高程數據文件
下載完成后，打開高程數據文件(雙擊“下載列表”的文件)，可以看到四種格式：kml、tdb、tfw、tif。

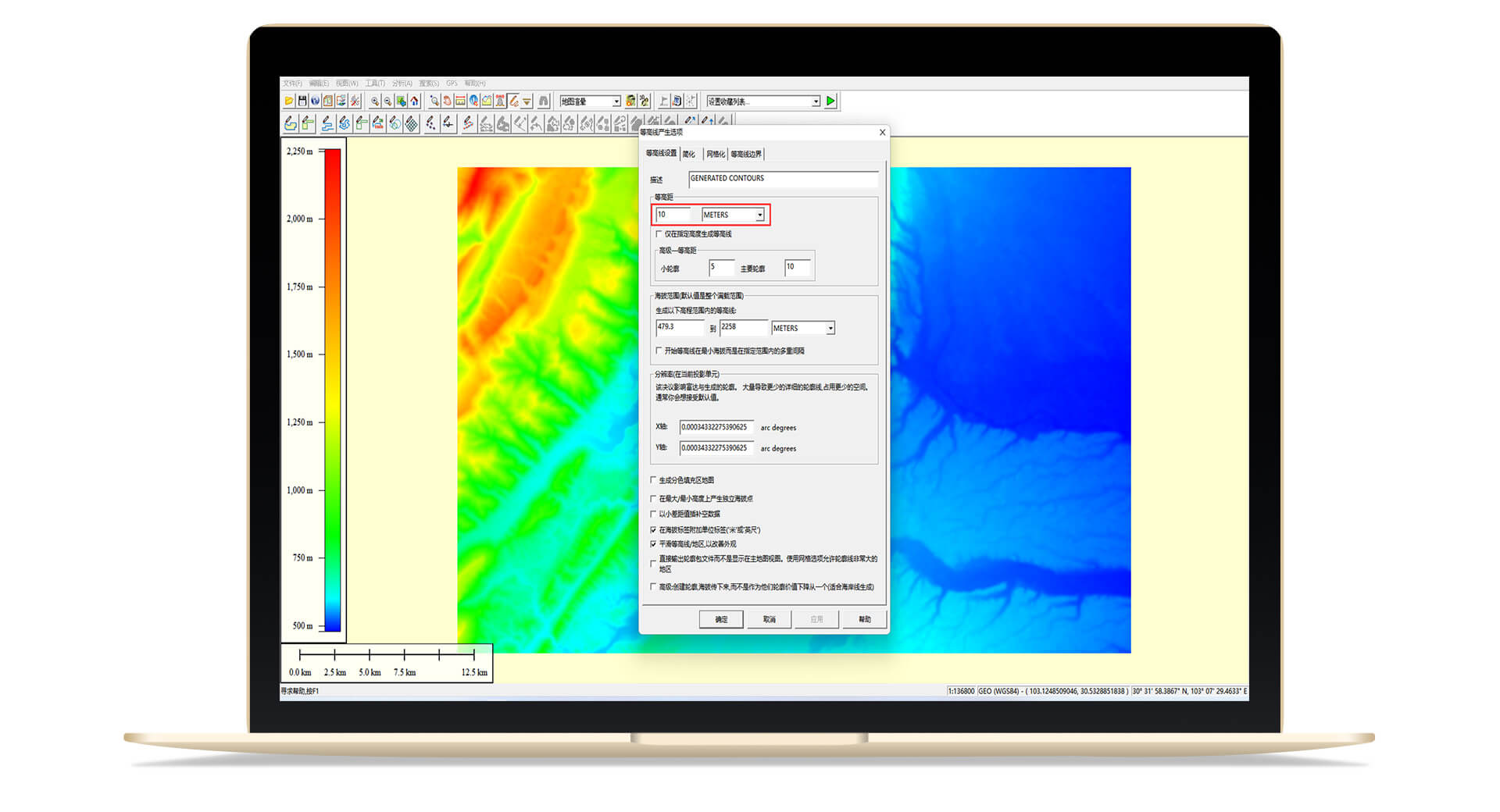

Step5：生成等高線
導入/拖入tif格式的高程數據，依次選擇【分析】->【生成等高線】。等高距可以任意設置， 一般情況下設置為10，單位為米(METERS)，即生成10米間距的等高線。設置等高距越小，對電腦的配置要求越高， 生成的時間也越長。設置等高距后，單擊確定，等待完成即可。

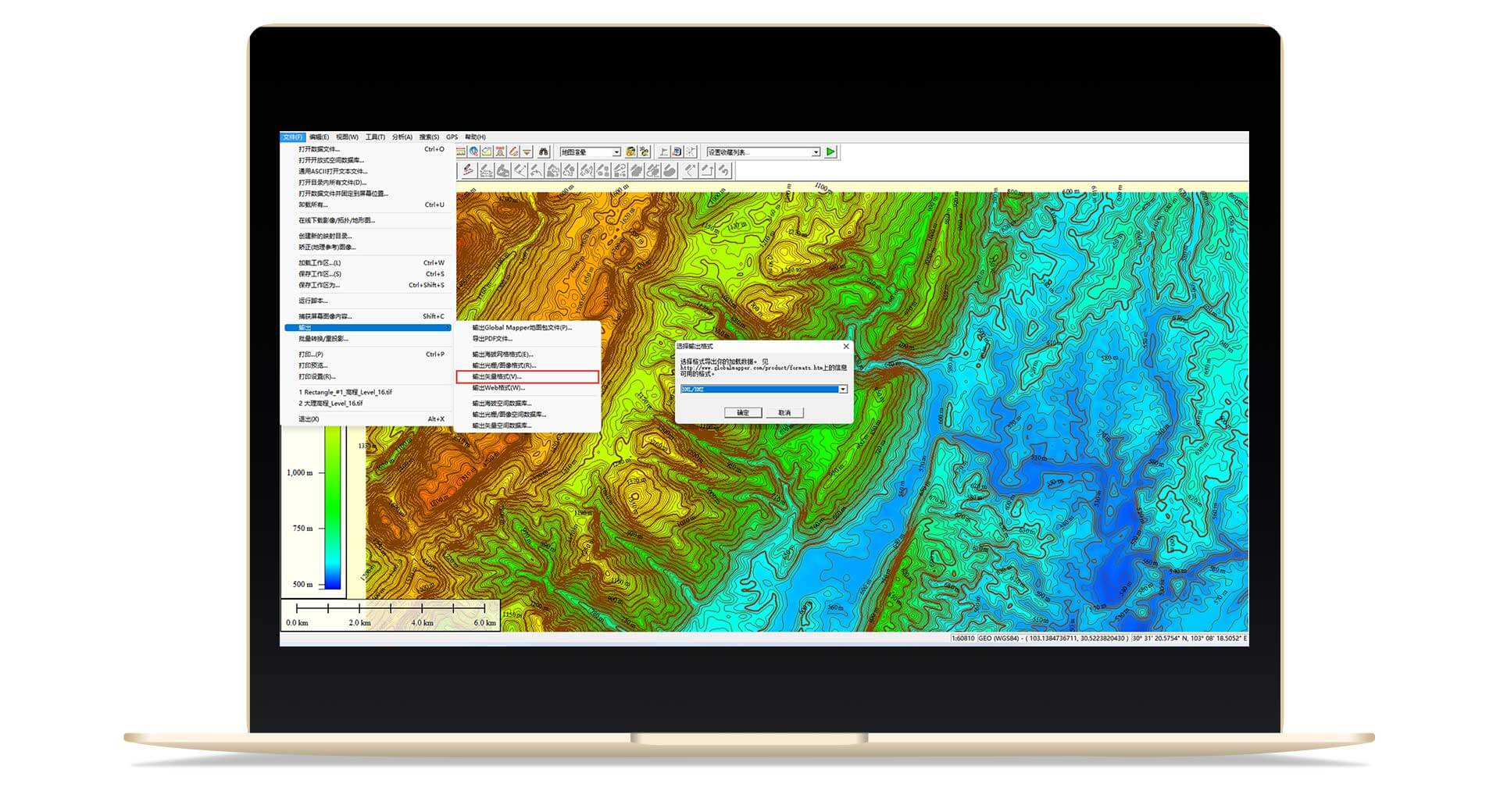

Step6：導出等高線數據
依次選擇【文件】->【輸出】->【矢量格式】->選擇KML/KMZ格式，點擊確定。
